Pystysuora Sandwich Busway

Tuotteen sijoittelu: Tehokas voimansiirtoratkaisu, joka on räätälöity pystysuoraan sähkönjakelun skenaarioihin

Qingdao Fenghua Electric Vertical Sandwich Busway on suurvirran virranjakeluratkaisu, joka on suunniteltu tarkasti sellaisiin skenaarioihin kuin korkeiden rakennusten sähkönjakelukuilut ja teollisuuslaitosten pystysuora voimansiirto. Integroimalla "sandwich"-kompakti pinoamisrakenteen pystyasennukseen optimoituun suunnitteluun, tuote saavuttaa useita läpimurtoja tilankäytössä, voimansiirron tehokkuudessa, turvallisuudessa ja vakaudessa, ja se on paras valinta pystysuoraan sähkönjakoon moderneissa arkkitehtuuri- ja teollisuusympäristöissä.

Tekniset parametrit

Ydinteknologiat: Suorituskyvyn läpimurtoja vertikaalisissa ympäristöissä

1. Räätälöity "sandwich"-pinoamisrakenne: Kompakti rakenne, joka on mukautettu pystysuoraan tilaan

Tuotteessa käytetään "sandwich"-rakennetta, jossa kolmivaiheiset johtimet on pinottu ilman väliä. Johtimet on eristetty suoraan toisistaan ​​korkean suorituskyvyn dielektrisillä materiaaleilla, mikä eliminoi täysin ilmaraot vaiheiden välillä. Erityisesti pystyasennusskenaarioihin optimoitu johtimien järjestely ja kotelorakenne on hienostunut vähentämään kokonaistilavuutta yli 30 % perinteisiin väyläjärjestelmiin verrattuna. Tämä rakenne mahdollistaa täydellisen istuvuuden tehonjakeluakseleiden ahtaisiin tiloihin, mikä mahdollistaa suurimman virransiirtokapasiteetin rajoitetuissa pystysuuntaisissa kanavissa^.

2. Erittäin puhtaat kuparijohtimet: pystysuoran voimansiirron tehokkuuden varmistaminen

Johdinmateriaaliksi valitaan T2-luokan elektrolyyttinen kupari, jonka puhtaus on ≥99,95 %. 20 °C:ssa sen ominaisvastus on niinkin alhainen kuin 0,01777 Ω·mm²/m, ja sen johtavuus ylittää 98 %. Pystysuuntaisissa voimansiirtoskenaarioissa tämä matalavastusominaisuus minimoi tehokkaasti jännitehäviön pitkillä etäisyyksillä varmistaen vakaat syöttöjännitteet korkean rakennuksen jokaisessa kerroksessa. Johdinpinnat voidaan valinnaisesti käsitellä tina- tai hopeapinnoituksella korroosionkestävyyden parantamiseksi, mikä varmistaa alhaisen kosketusvastuksen säilymisen pitkällä aikavälillä – myös kosteissa voimanjakeluakseliympäristöissä – ja näin eliminoi mahdolliset ylikuumenemisvaarat.

3. Integroitu pystysuora lämmönpoistojärjestelmä: Ratkaise lämpötilan nousu pitkien matkojen aikana

Pystysuoran asennuksen aikana ylöspäin kerääntyvän lämmön ongelman ratkaisemiseksi järjestelmä käyttää kolmivaiheista pystysuoraa lämmönpoistoreittiä: "Johdin – eristekerros – metallikotelo." Kotelo on valmistettu suulakepuristetusta alumiini-magnesium-seoksesta, ja sen pinnalla on integroidut pitkittäiset lämmönpoistorivat. Verrattuna tavallisiin teräskoteloihin tämä rakenne lisää lämmönpoistopinta-alaa 35 % ja lisää lämmönjohtavuuden tehokkuutta viisinkertaiseksi. Ympäristön lämpötilassa 40°C liitäntäliittimien lämpötilan nousu pysyy ≤60K, kun taas metallikotelon lämpötilan nousu pysyy ≤30K:ssa, mikä on selvästi alan standardien alapuolella, mikä varmistaa vakaan toiminnan pitkän matkan pystysuorassa voimansiirrossa.

4. Turvallisuussuunnittelu "piippuvaikutusta" vastaan: Vankan pystysuoran paloesteen luominen

"Sandwich" aukoton rakenne eliminoi täysin jatkuvat ilmakanavat; tulipalon sattuessa kuumaa ilmavirtaa estetään leviämästä nopeasti ylöspäin väyläjärjestelmän läpi. Tämä poistaa tehokkaasti "piippuefektin" sen lähteellä ja on läpäissyt arvovaltaisten kansallisten paloturvallisuusvirastojen testauksen. Lisäksi lisävarusteena on saatavana palonkestävä versio; Tämä versio hyödyntää kiilleteipin ja keraamistavan silikonikumin komposiittieristyskerrosta, ja se pystyy ylläpitämään virransyötön yli 180 minuuttia äärimmäisissä 960 °C:n lämpötiloissa, mikä täyttää korkeiden rakennusten paloturvallisuuspiireille asetetut tiukat vaatimukset.

Ainutlaatuiset ominaisuudet pystysuoraan asennukseen

1. Modulaarinen pystysuuntainen liitäntäjärjestelmä

Tehtaalla esivalmistetuilla vakioyksiköillä varustettu järjestelmä käyttää kaksipäisiä vääntömomenttiohjattuja pultteja ja levyjousia paikan päällä tapahtuviin liitäntöihin. Tämä rakenne mahdollistaa ±4 mm:n asennuksen toleranssin säädön, mikä mukautuu tehokkaasti pystyasennuksiin ominaisiin tarkkuuspoikkeamiin. Asennusaika segmenttiä kohti on ≤10 minuuttia; perinteiseen kaapelijohdotukseen verrattuna rakentamisen tehokkuus paranee yli 60 %.

2. Layered Plug-in Design: Täyttää joustavasti lattiakohtaiset tehotarpeet

Poistoaukot voidaan avata mihin tahansa pystysuoraan kohtaan virtakiskokanavaa pitkin. Väliottoyksiköt tukevat kuumaliittämistä (asennus ja irrotus jännitteellisessä tilassa), mikä varmistaa "maa ensin, maa viimeinen" kytkentäjärjestyksen, joka eliminoi täysin sähkökaaren riskin. Jokaiseen kerrokseen voidaan joustavasti konfiguroida väliottoyksiköitä erityisten tehovaatimusten perusteella ilman tarvetta johdottaa uudelleen kokonaisia ​​virtakiskosegmenttejä, mikä vastaa täydellisesti kerrostalojen layout-säädöt ja kapasiteetin laajennustarpeet.

3. Pudotuksenesto ja seisminen vahvistus

Erityisesti pystyasennusskenaarioihin suunniteltu järjestelmä on varustettu erityisillä pudotuksenestolevyillä ja seismisellä vahvistuskomponenteilla, jotka kestävät magnitudin 8 maanjäristyksen iskuja ja varmistavat siten virtakiskokanavan rakenteellisen vakauden äärimmäisissä käyttöolosuhteissa. Kannatinväliä voidaan säätää joustavasti lattian korkeusvaatimusten mukaan: ≤3m suorille osille ja ≤1,5m kulmaosille.

Sovellusskenaariot

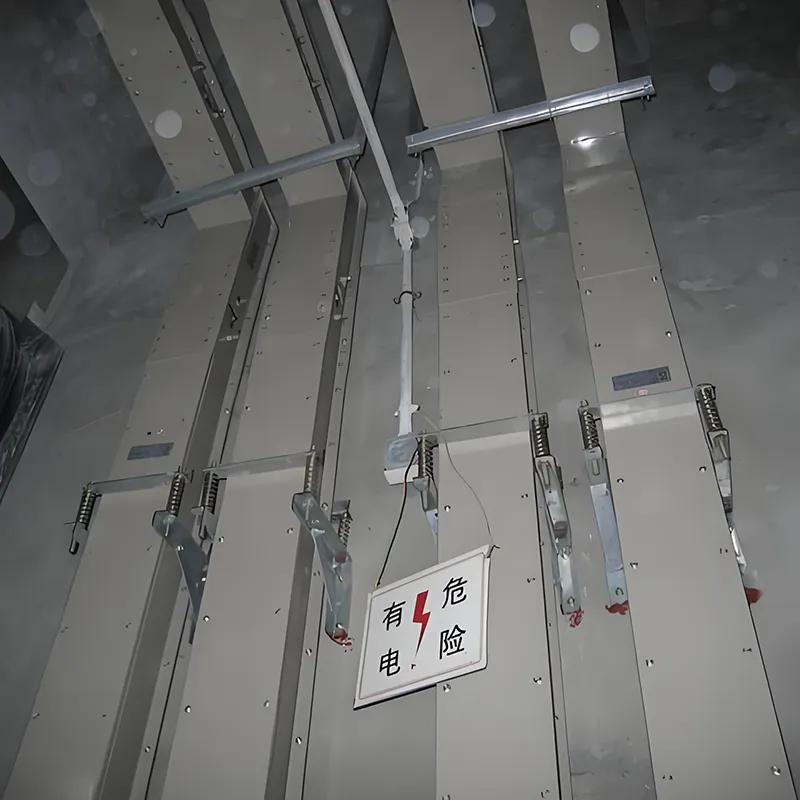

1. Korkean rakennuksen voimanjakoakselit

Pystysuoraan sähkönjakoakselien sisällä reititetty järjestelmä korvaa perinteiset kaapelit. Samalla virtakapasiteetilla se vie vain kolmanneksen kaapeleiden tarvitsemasta tilasta, mikä ratkaisee tehokkaasti kriittisen ongelman korkean tason sähkönjakokuilujen rajallisuudesta. Sen täysin suljettu rakenne eliminoi vaarat, kuten jyrsijätartunnan ja paloriskit, mikä parantaa rakennuksen sähkönjakelujärjestelmän yleistä turvallisuutta.

2. Pystysuuntainen voimansiirto teollisuuslaitoksissa

Tarjoaa pystysuoran runkoverkkovirtalähteen suurille laitteille ja automatisoiduille tuotantolinjoille monikerroksisissa teollisuuslaitoksissa. Sen korkea virransiirtotiheys sopii erinomaisesti keskittyneisiin laiteasetteluihin, kun taas sen modulaarinen laajennettavuus tukee joustavia tuotantolinjojen säätöjä.

3. Erikoistuneet pystyympäristöt

Vedenpitävät valuhartsituotteet soveltuvat pystysuoraan voimansiirtoon kosteissa ja syövyttävissä ympäristöissä, kuten maanalaisissa tunneleissa ja raideliikennejärjestelmissä. Palonkestävät tuotteet soveltuvat vertikaalisiin sähkönjakeluskenaarioihin, joissa on tiukat paloturvallisuusvaatimukset, kuten petrokemian- ja ydinvoimateollisuudessa.

Asiakkaan arvo

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. sijaitsee kauniissa Qingdaon rannikkokaupungissa länsirannikon uudella alueella. Vuonna 2005 perustettu yritys on johtava sähkötuotteisiin erikoistunut valmistaja, mukaan lukien kaapelihyllyt, virtakiskojärjestelmät ja sähkönjakelukaapit. Tytäryhtiömme, Qingdao Fenghua Electric Co., Ltd., toimii emoyhtiömme täydentävänä roolina ja muodostaa yhdessä kattavan tuotematriisin, joka kattaa sähkönjakelulaitteiden koko kirjon. Viime vuosina yhtiö on säilyttänyt vankkumattoman sitoutumisen innovaatioihin ja saavuttanut merkittäviä tuloksia energiansäästön ja kulutuksen vähentämisen alalla. Useat tuotteemme – kuten itselukkiutuvat kaapelihyllyt ja kupari-alumiinikomposiittiväylät – ovat saaneet markkinoilla tunnustusta korkeasta lisäarvostaan ​​ja edistyksellisestä teknologisesta sisällöstään. Lisäksi meillä on kattavat testiraportit ja pakolliset sertifiointitodistukset, jotka kattavat laajan valikoiman väyläspesifikaatioita, joiden avulla voimme täysin tyydyttää asiakkaidemme monipuoliset ja monipuoliset tarpeet.

Valitsemalla Qingdao Fenghua Electricin Vertical Sandwich Buswayn saat:

• Tilan optimointi: Pystysuuntainen tilankäyttö on kolminkertaistunut, mikä tekee siitä täydellisen soveltuvan voimanjakeluakseleille tyypillisiin ahtaisiin ympäristöihin.

• Energiatehokkuus: Matalaresistanssisten kuparijohtimien ja matalareaktanssisen rakennesuunnittelun ansiosta se vähentää sähkönjakeluhäviöitä 10–20 % vuosittain.

• Turvallisuus ja luotettavuus: "Savipiippuvaikutusta estävän" rakenteensa ja useiden suojakerrosten ohella se muodostaa vankan pystysuoran paloesteen.

• Joustava muunnettavuus: Kerroksellisella plug-in-liittymällä ja modulaarisilla asennusmahdollisuuksilla se mukautuu tuleviin lattian asettelun säätöihin ja laitteiden laajennusvaatimuksiin.

• Brand Assurance: Qingdao Fenghuan 18 vuoden erikoistuneen valmistusosaamisen tukemana tarjoamme kattavan myynnin jälkeisen palvelun ja teknisen tuen.

FAQ

1. Mikä on pystysuora sandwich-väylä?

Pystysuora sandwich-väylä on kompakti, suurvirranjakelujärjestelmä pinotuilla kuparijohtimilla, joka on suunniteltu turvalliseen ja tehokkaaseen pystysuoraan voimansiirtoon korkeissa rakennuksissa ja teollisuuspajoissa.

2. Mitkä ovat virta- ja jännitearvot?

Fenghua Electricin pystysuorat väylät ovat mitoitettuja 250A–6300A ja ≤690VAC, ja ne sopivat erilaisiin pienjännitesuurvirran jakelusovelluksiin.

3. Mitä materiaaleja johtimissa käytetään?

Käytetään erittäin puhdasta T2-elektrolyyttistä kuparia, mikä varmistaa pienen häviön, korkean johtavuuden ja pitkän aikavälin luotettavuuden.

4. Mitä suojaustasoja on saatavilla?

Suojausluokka vaihtelee IP54 - IP68 mallista riippuen, joten se sopii sisä-, ulko- ja ankariin ympäristöihin.

5. Voidaanko väylätä käyttää paloalttiilla alueilla?

Kyllä, palonkestävässä mallissa on 180°C:een asti mitoitettu eristys ja oikosulkukestävyys, joka on suunniteltu turvalliseen käyttöön palo-olosuhteissa.

6.Kuinka korkealle se voidaan asentaa pystysuoraan?

Pystyasennus voi olla jopa 200 metriä väylätyypistä ja kuormitusvaatimuksista riippuen.

7.Onko asennus helppoa?

Kyllä, modulaarinen rakenne ja kompakti rakenne mahdollistavat nopean ja kätevän asennuksen, mikä vähentää työ- ja projektiaikaa.

8. Missä sitä käytetään yleisesti?

Ihanteellinen korkeiden rakennusten kuiluihin, teollisuuspajoihin, tehtaisiin, datakeskuksiin ja muihin pystysuuntaisiin suurvirran jakeluskenaarioihin.
