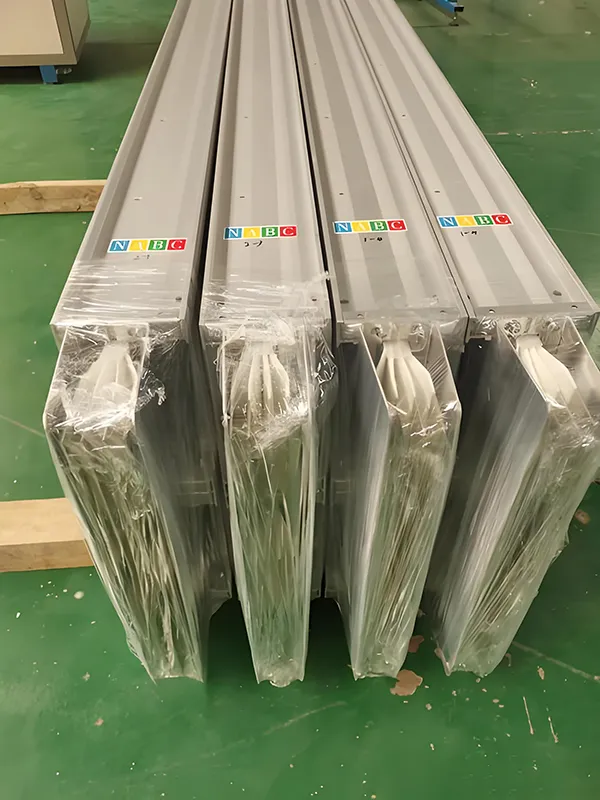

Low Voltage Sandwich Busway

Pienen rakenteensa, erinomaisen lämmönpoistonsa ja vahvan virransiirtokapasiteetin ansiosta Low Voltage Sandwich Busway on noussut valtavirran vaihtoehdoksi nykyaikaisissa sähkönjakelujärjestelmissä.

Ydinrakenne ja eristyskokoonpano

•Johdinmateriaali: Erittäin puhdas elektrolyyttinen kupari (puhtaus ≥ 99,9 %); pinta voi olla valinnaisesti hopeoitu tai tinattu johtavuuden ja hapettumiskestävyyden parantamiseksi.

Eristysmateriaalit:

•Vakiotyyppi: Käyttää luokan B eristemateriaaleja tai korkeampia (lämmönkesto: 130°C) – kuten polyesterikalvoa, kiilleteippiä jne. – pitkän käyttövarmuuden varmistamiseksi.

•Tulenkestävä tyyppi: Käyttää komposiittikerrosta kiilleteippiä ja keraamista silikonikumista, joka pystyy säilyttämään eristyskyvyn jopa korkeissa lämpötiloissa 600 °C - 1000 °C.

•Vedenpitävä/korroosionkestävä tyyppi: Ominaisuudet kapseloitu luokan H polyesteri-imidi- tai epoksihartsivalulla; eristysluokka saavuttaa luokan H (180°C) ja tarjoaa yli 50 vuoden käyttöiän.

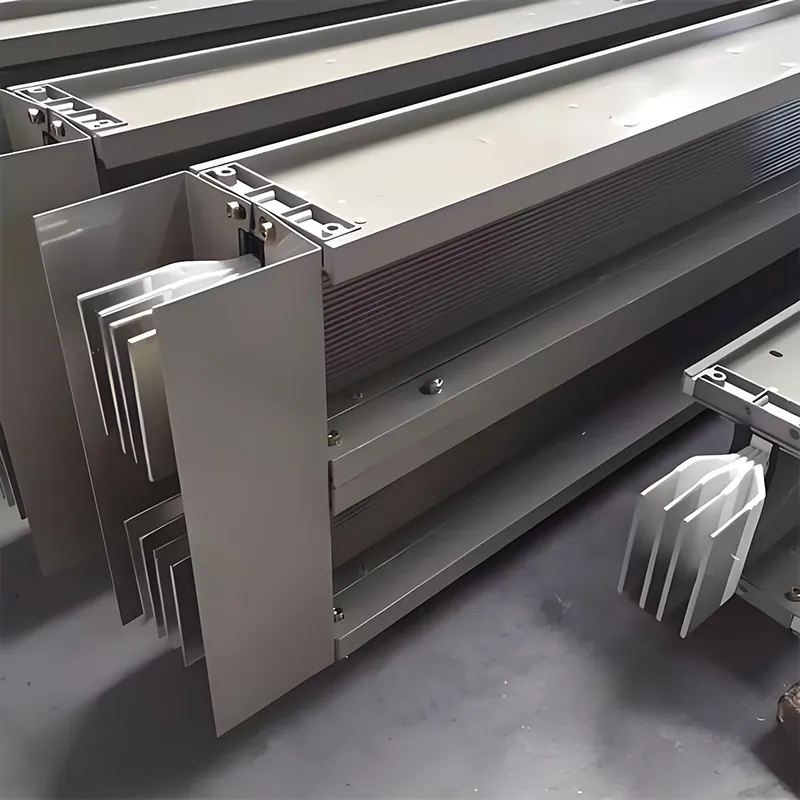

• "Sandwich"-rakenteen ominaisuudet: Vaihejohtimet ovat tiukasti pinottu ja puristettu ilman ilmarakoja; kokoonpano on täysin kapseloitu ja valettu paineen alaisena, mikä vähentää merkittävästi reaktanssia ja jännitteen pudotusta.

Tärkeimmät sähkö- ja turvallisuusparametrit

Lämpötilan nousu ja lämpösuorituskyvyn hallinta

Lämpötilan nousurajat (ympäristön lämpötilassa 40 °C):

Liitännät: ≤ 60 K (eli enintään 100 °C)

Metallikotelo: ≤ 30 K (eli enintään 70 °C)

Eristyspinta: ≤ 40 K (eli enintään 80 °C)

Lämmönpoistomekanismi:

Johtimien tuottama lämpö johdetaan eristekerroksen läpi metallikoteloon, jossa se sitten haihtuu konvektion ja säteilyn kautta.

Alumiiniseoskotelossa on integroitu jäähdytyselementtirakenne, joka parantaa lämmönpoistotehokkuutta yli 30 %.

Lämmönkestävyysrajat:

Vakiotyyppi: Pitkäaikainen käyttölämpötila ≤ 130°C

Palonkestävä tyyppi: Pystyy ylläpitämään jatkuvaa virtalähdettä yli 90 minuuttia 960 °C:ssa

Valuhartsityyppi: Pystyy vakaasti toimimaan ympäristön lämpötila-alueella -40 °C - 130 °C

Suojausluokka (IP-koodi) ja sovellettavat ympäristöt

Mekaaniset ja asennusominaisuudet

Kotelon materiaali:

Alumiiniseos: Kevyt, korroosionkestävä ja tarjoaa erinomaisen lämmönpoiston; soveltuu käytettäväksi suojamaadoitusjohtimena (PE).

Kylmävalssattu teräs: Korkea rakenteellinen lujuus; palonkestävällä maalilla päällystettynä se soveltuu palonkestävään käyttöön.

Hartsivalu: Sisältää ei-metallisen kotelon ja tarjoaa kattavan "nelisuuntaisen suojan" - vedenpitävyyden, korroosionkestävyyden, räjähdyskestävyyden ja pölytiiviyden.

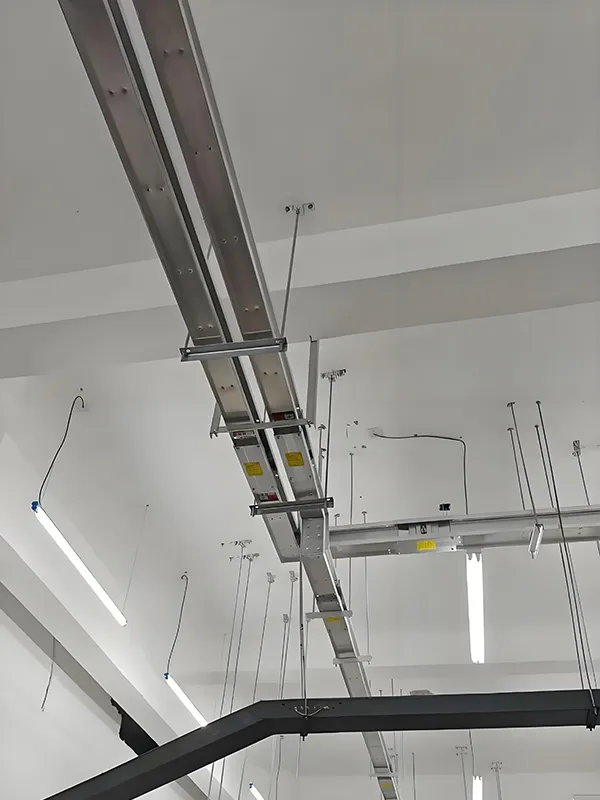

Asennustapa:

Tukee vaaka- tai pystysuoraa ripustusta, säädettävällä toleranssialueella ±4 mm.

Tuki/ripustinväli: ≤3m suorille osille; ≤1,5 m kaareville osille.

Yhteystekniikka:

Yksipulttiinen nopea liitäntä: Varustettu vääntömomentin ohjausmekanismilla minimaalisen kosketusvastuksen varmistamiseksi.

Älykkäät liittimet: Tukevat ylläpidon valvontaominaisuuksia, mikä vähentää toimintahäiriöiden riskiä.

Erikoistekniikoiden laajentaminen

Palonkestävä virtakiskokanava (NH-tyyppi)‌

Palonkestoluokitus: valittavissa 1 tunti, 1,5 tuntia, 2 tuntia tai 3 tuntia

Lämmöneristyskerros: alumiinisilikaattikuituhuopa (Lämpötilankestävyys: 1250°C)

Ulkopinnoite: paisuva palonestomaali; lisää nopeasti lämmönjohtavuutta tulelle altistuessaan hidastaen lämmönsiirtoa

Vedenpitävä virtakiskokanava (hartsi-valutyyppi)‌

Suojausluokitus: IP67–IP68

Eristysmateriaali: Tyydyttymätön polyesterihartsi + epäorgaaniset täyteaineet, kiinteästi valettu

Sovellusskenaariot: Rautatieliikenne, kemian tehtaat, rannikkolaitokset ja muut syövyttävät tai kosteat ympäristöt

Älykäs virtakiskokanava

Integroitu lämpötilan mittaus-, virranvalvonta- ja vuotohälytysmoduulit.

Tukee RS485- tai langatonta lähetystä integroitavaksi rakennusautomaatiojärjestelmiin.

FAQ

1. Mikä on Low Voltage Sandwich Busway?

Low Voltage Sandwich Busway on kompakti väyläsähkönjakelujärjestelmä, joka käyttää tiiviisti pinottuja johtimia, joissa on eristys vaiheiden välillä, mikä tarjoaa korkean virtakapasiteetin, alhaisen impedanssin ja tehokkaan voimansiirron nykyaikaisiin rakennuksiin ja teollisuuslaitoksiin.

2. Mitkä ovat sandwich-väylän edut perinteisiin kaapeleihin verrattuna?

Perinteisiin kaapeleihin verrattuna sandwich-väyläkanavajärjestelmä tarjoaa paremman lämmönpoiston, suuremman virransiirtokapasiteetin, helpomman asennuksen ja joustavan laajentamisen, mikä tekee siitä ihanteellisen suuriin sähkönjakeluprojekteihin.

3. Missä Low Voltage Sandwich Buswayta yleisesti käytetään?

Sitä käytetään laajalti datakeskuksissa, liikerakennuksissa, tehtaissa, lentokentillä, ostoskeskuksissa ja korkeissa rakennuksissa, joissa tarvitaan luotettavaa ja tehokasta virranjakelua.

4. Mitkä virtaluokat ovat saatavilla pienjänniteväyläjärjestelmille?

Useimmat pienjänniteväyläjärjestelmät tukevat 400-6300 A:n virtaluokituksia projektin vaatimuksista ja järjestelmän suunnittelusta riippuen.

5. Voidaanko väylä räätälöidä tiettyjä projekteja varten?

Kyllä. Ammattimaiset väylävalmistajat ja -toimittajat, kuten Fenghua Electric, voivat tarjota mukautettuja väyläratkaisuja nykyisen kapasiteetin, asennusympäristön, suojaustasoon ja projektin asettelun perusteella.

6. Onko sandwich-väylä turvallinen teollisuuden sähkönjakelulle?

Kyllä. Laadukkaissa pienjänniteväyläkanavajärjestelmissä on vahva eristys, korkea suojaustaso ja luotettava oikosulkuvastus, mikä takaa turvallisen ja vakaan toiminnan.

7. Kuinka valitsen luotettavan väylän valmistajan tai toimittajan?

Sinun tulee arvioida Buswayn valmistajan tuotantokokemus, sertifioinnit, projektitapaukset, räätälöintimahdollisuudet ja tekninen tuki ennen ostamista.

8. Kuinka saan tarjouksen Low Voltage Sandwich Buswaysta?

Tarkan pienjänniteväylähinnan saamiseksi sinun on yleensä toimitettava toimittajalle tiedot, kuten virran arvo, väylän pituus, asennustyyppi ja projektipiirustukset.
