Mitkä ovat sovellusskenaariot suljetuille virtakiskojärjestelmille?

Suljettu virtakiskoJohtojärjestelmät toimivat ydinlaitteistona pienjänniteverkoissa, mikä mahdollistaa suurvirran, pitkän matkan ja erittäin luotettavan virransyötön. Niiden ensisijaiset sovellusskenaariot pyörivät neljän ydinvaatimuksen ympärillä: rajallinen tila, suuri virransiirto, tiukat suojaustarpeet ja tarve kapasiteetin jatkuvaan laajentamiseen. Nämä järjestelmät kattavat useita sektoreita, mukaan lukien liikerakennukset, teollisuustilat ja datakeskukset. Aiemman kyselysi perusteella, jotka koskivat kahta yleistä suljettua virtakiskotyyppiä – ilmaeristeisiä ja kompakteja (sandwich) -tyyppejä, niiden sovellusskenaariot voidaan luokitella ympäristön mukaan ja samalla erottaa kunkin tietyn virtakiskotyypin sopivuus:

I. Rakennusvoimanjakelu (yleisin sovellussektori)

1. Korkeat rakennukset (toimistotornit, hotellit, asunnot, sekarakennukset)

Perusvaatimukset: Lattiatason virtalähde, korkeavirtaiset pystysuorat nousuputket, käyttökelpoisen rakennustilan maksimointi ja sopeutumiskyky rakennuksen toiminnan tai layoutin tuleviin muutoksiin.

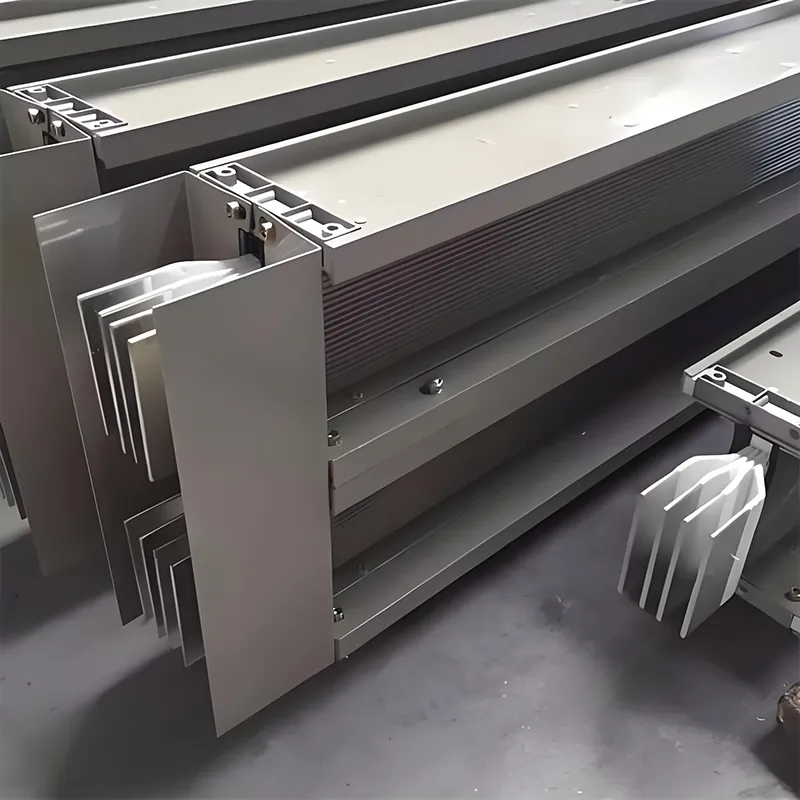

Sopivat tyypit: Ensisijaisesti kompakti (sandwich) virtakiskokanava (tilarajoitusten vuoksi); Ilmaeristetyt virtakiskokanavat voidaan valita tietyille kuiville julkisille alueille.

Käyttökohteet: Pystysuuntaiset nousuputket, jotka ulottuvat muuntajista/jakokaapeista lattiatason jakelutauluihin, sekä vaakasuuntaiset jakeluverkot; nämä järjestelmät korvaavat perinteiset kaapelit ratkaistakseen haasteet, jotka liittyvät pitkän jännevälin, suurvirran virranjakoon.

2. Suuret julkiset rakennukset (messukeskukset, urheilustadionit, lentokentän terminaalit, suurnopeusjuna-asemat)

Perusvaatimukset: Keskitetty suurvirtavirtalähde (valaistukseen, LVI-, liukuportaisiin ja hätäjärjestelmiin), asennuksen helppous ja nopeat kapasiteetin laajentamismahdollisuudet.

Sopivat tyypit: Sekä kompakti (sandwich) että ilmaeristetyt tyypit ovat käyttökelpoisia vaihtoehtoja, jotka valitaan ympäristön kuivuuden perusteella; Compact-tyyppi on yleensä etusijalla korkeavirtavyöhykkeillä.

Käyttökohteet: Sisäiset jakeluverkot koko tapahtumapaikalla sekä virtajohdot laitehuoneissa, mikä mahdollistaa tilapäisen sähkökuormituksen tarpeen mukaan.

3. Sairaalat, koulut ja tutkimuslaitokset

Perusvaatimukset: Turvallinen ja vakaa virransyöttö, pieni tehohäviö, pölyn- ja kosteudenkestävyys sekä helppohoitoisuus (erityisesti sairaalat vaativat erittäin korkeaa virransyötön jatkuvuutta).

Sopivat tyypit: Ilmaeristetyt virtakiskokanavat sopivat kuiviin tiloihin, kun taas kompaktia (sandwich) virtakiskokanavaa suositellaan kosteaan ympäristöön (esim. laboratorioihin, steriileihin syöttökeskuksiin).

Käyttökohteet: Erilliset jakeluverkot, jotka palvelevat leikkaussaleja, tehohoitoyksiköitä (ICU) ja tutkimuslaboratorioita, mikä takaa virransyötön luotettavuuden. II. Teollinen tuotantosektori

1. Vakioteollisuuden tilat (konevalmistus, elektroniikkakokoonpano, kevyt valmistus)

Keskeiset vaatimukset: Virtalähde suurvirtalaitteille (leimauspuristimet, hitsauslaitteet, tuotantolinjat), joustavat kierteitysominaisuudet ja sopeutumiskyky tuotantolinjojen päivityksiin ja modifikaatioihin.

Sopivat tyypit: Kompaktikiskojärjestelmät (suuri virtakapasiteetti, korkea suojaustaso); Ilmaeristeisiä tyyppejä voidaan valita myös kuiviin konepajoihin.

Käyttökohteet: Tärkeimmät sähkönjakelukanavat työpajoissa, erilliset tehonsyöttölinjat suuria tuotantolaitteita varten; tukee nopeita virtalähteen säätöjä tuotantolinjan laajentamisen tai siirron aikana.

2. Raskas teollisuus / erikoisteollisuus (metallurgia, kemikaalit, kaivosteollisuus, autojen valmistus)

Perusvaatimukset: Korkea suojaustaso (pölytiivis, kosteudenkestävä, korroosionkestävä), tärinänkestävyys, oikosulkuiskujen kestävyys ja jatkuva suurvirtavirtalähde.

Sopivat tyypit: Korkean suojan kompaktit virtakiskojärjestelmät (IP54 ja korkeammat); korroosionkestävät suljetut virtakiskojärjestelmät valitaan tiettyjä syövyttäviä ympäristöjä varten.

Sovelluspaikat: Virtalähde kriittisille laitteille metallurgisissa työpajoissa, kemikaalien tuotantolinjoissa, kaivosten jakeluhuoneissa ja autojen kokoonpanotehtaissa; suunniteltu kestämään ankaria teollisuusympäristöjä.

III. Palvelinkeskukset ja palvelinhuoneet

1. Laajamittainen datakeskukset ja Cloud Computing -palvelut

Keskeiset vaatimukset: Erittäin suuri virransiirto, pieni tehohäviö, korkea luotettavuus, kompakti muotoilu (koska palvelinhuoneen tila on korkeampi) ja nopea skaalautuvuus.

Sopivat tyypit: Korkean suojan kompaktit virtakiskojärjestelmät (yleisin valinta); palonkestäviä suljettuja virtakiskojärjestelmiä käytetään tietyillä vyöhykkeillä.

Sovelluspaikat: UPS-virtalähde palvelinhuoneissa, pääjakelujohdot, jotka yhdistävät jakelukaapit palvelintelineisiin, ja varavirtalähteiden (dieselgeneraattorit) virtalähteet; täyttää IT-laitteiden suuren tiheyden ja suuren virran tehovaatimukset.

2. Viestinnän tukiasemat ja datahuoneet

Perusvaatimukset: Ulko-/puoliulkoilmansuojelu, vakaa virtalähde ja helppo asennus.

Sopivat tyypit: Ulkokäyttöiset suljetut virtakiskojärjestelmät, jotka on räätälöity tukiasemien erityisiin ympäristöolosuhteisiin.

IV. Erikoistoiminnot ja erityiset sovellusskenaariot

1. Hätävirtalähde ja palontorjuntajärjestelmät

Perusvaatimukset: Virransyötön jatkuvuus, palonkestävyys ja turvallisuus.

Sopivat tyypit: Palonkestävät suljetut virtakiskojärjestelmät (yhdenmukaiset kansallisten paloturvallisuusmääräysten kanssa). Käyttöalueet: Paloturvalaitteiden tehonsyöttöpiirit – mukaan lukien palopumput, palohissit, hätävalaistus ja savunpoistopuhaltimet – varmistavat kriittisten järjestelmien jatkuvan toiminnan tulipalon aikana.

2. Uusi energia ja infrastruktuuri

Perusvaatimukset: Suuri virtakapasiteetti, pitkän matkan lähetys ja korkea vakaus.

Sopivat tyypit: Ensisijaisesti kompaktit virtakiskojärjestelmät.

Sovellusalueet: Aurinkosähkövoimaloiden sähkönjakelujärjestelmät, latausasemaklustereiden virransyöttöpiirit ja kaupunkien rautatieliikenneasemien ja -varastojen päävirranjakelusyöttölaitteet.
