1600A Sandwich Busway

1600A Sandwich Busway on korkean suorituskyvyn pienjännitejakelujärjestelmä, joka on suunniteltu suuriin virtasovelluksiin. Siinä on kompakti sandwich-rakenne eristetyillä kupari- tai alumiinijohtimilla, mikä takaa korkean kuormituskapasiteetin, alhaisen lämpötilan nousun ja minimaalisen impedanssin, mikä takaa vakaan ja luotettavan tehonsiirron.

Tärkeimmät ominaisuudet:

Suuri virtakapasiteetti: Mitoitettu 1600A teollisuuslaitoksiin, korkeisiin rakennuksiin, datakeskuksiin ja kaupallisiin komplekseihin.

Sandwich-rakenne: Kerroksellinen johdin ja eristysrakenne takaavat turvallisuuden, tehokkaan lämmönpoiston ja tilaa säästävän asennuksen.

Matala lämpötila ja matala impedanssi: Optimoitu muotoilu vähentää energiahävikkiä ja parantaa järjestelmän tehokkuutta.

Joustava asennus: Modulaarinen, tukee suoria juoksuja, haarautumia ja mukautettuja asetteluja tulevaa laajentamista varten.

Turvallisuus ja luotettavuus: Testattu oikosulun, jännitteen kestävyyden ja lämpötilan nousun varalta; CCC- ja IEC-standardien mukainen.

Tekniset parametrit

Miksi valita meidän 1600A Sandwich Busway?

Ammattimainen valmistaja: Vuosien kokemus pienjänniteväylän tuotannosta.

Räätälöidyt ratkaisut: Epätyypilliset koot, nykyiset luokitukset ja asettelut saatavilla.

Laadunvarmistus: Jokainen yksikkö testataan tiukasti ennen toimitusta.

Tekninen tuki: Tekninen konsultointi, suunnittelu ja asennusopastus tarjotaan.

Hankinta-avainsanat: 1600A väylä, pienjänniteväylä, sandwich-väylä, suurvirtaväylä, teollisuussähkönjakelu, modulaarinen väylä, kompakti väylä.

Keskeiset edut

1. Korkea johtavuus, pieni häviö: Energiatehokas ja korkea suorituskyky

T2-luokan elektrolyyttisten kuparijohtimien ominaisvastus on ≤ 0,01777 Ω·mm²/m 20 °C:ssa ja johtavuus yli 98 %, mikä ylittää huomattavasti tavallisten kuparimateriaalien. Tämä ominaisuus vähentää merkittävästi energiahävikkiä voimansiirron aikana; pitkällä aikavälillä se antaa yrityksille mahdollisuuden saavuttaa merkittäviä säästöjä sähkökustannuksissa. Lisäksi kuparijohtimien pinta voidaan valinnaisesti käsitellä tina- tai hopeapinnoituksella hapettumisen ja korroosionkestävyyden parantamiseksi, kosketusvastuksen pienentämiseksi, liitoskohtien käyttöiän pidentämiseksi ja tulevien huoltokustannusten vähentämiseksi.

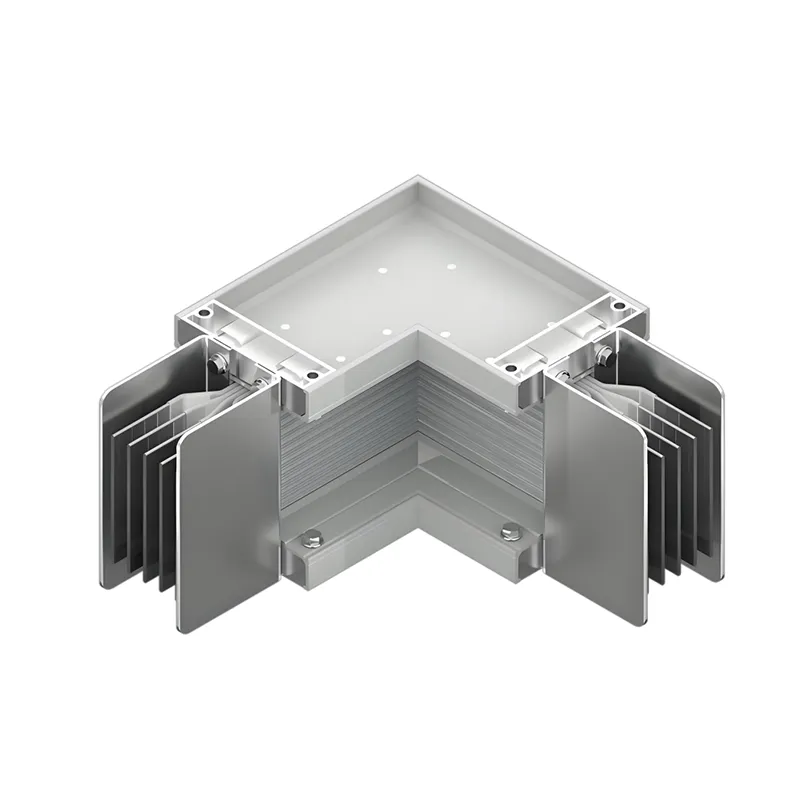

2. Kompakti rakenne: Optimoitu tilankäyttö

Ainutlaatuinen "sandwich"-rakenne, jossa on tiukasti pinottuja vaihejohtimia, puristaa johtimien välisen sähköetäisyyden vain 6–10 mm:iin, mikä eliminoi täysin ilmaraot vaiheiden välillä. Perinteisiin virtakiskojärjestelmiin verrattuna tämä rakenne vähentää kokonaistilavuutta yli 30 % säilyttäen samalla vastaavan virransiirtokapasiteetin. Tämä mahdollistaa joustavan asennuksen ahtaisiin tiloihin, kuten sähköisissä nousuputkissa ja konetiheissä työpajoissa, mikä parantaa merkittävästi tilankäyttötehokkuutta ja luo paremmat mahdollisuudet rakennusten asetteluihin ja laitejärjestelyihin.

3. Tehokas lämmönpoisto: vakaa toiminta

Kuparijohtimilla on erinomainen lämmönjohtavuus, mikä mahdollistaa lämmön nopean siirtymisen eristekerroksen läpi metallikoteloon. Kotelo on valmistettu alumiini-magnesium-seoksesta, ja siinä on integroitu lämpöä hajottava evä; Tämä lisää pinta-alaa yli 30 % verrattuna standardikoteloihin, mikä mahdollistaa erittäin tehokkaan lämmönpoiston konvektion ja säteilyn kaksoismekanismin kautta. Nimellisvirralla käytettäessä lämpötilan nousu liitäntäliittimissä pysyy ≤60K, kun taas kotelon lämpötilan nousu ≤30K. Tämä varmistaa virtakiskojärjestelmän vakaat käyttölämpötilat pitkällä aikavälillä, ehkäisee tehokkaasti eristyksen ikääntymistä ja ylikuumenemisen aiheuttamaa suorituskyvyn heikkenemistä ja takaa siten sähkönjakelujärjestelmän luotettavuuden.

4. Kattava suojaus: Mukautuva monimutkaisiin ympäristöihin

Täysin suljettu metallikotelo läpikäy pintakäsittelyt, kuten anodisoinnin, elektroforeesin tai palonestopinnoitteen, jotta saadaan monitasoinen suojausluokka IP54-IP68. Vakiomallit tarjoavat suojan pölyltä ja roiskeilta ja täyttävät tyypillisten teollisuuslaitosten ja liikerakennusten käyttövaatimukset. Vedenpitävät mallit suojaavat lyhytaikaiselta tai jopa jatkuvalta upotukselta, joten ne sopivat kosteaan ympäristöön, kuten maanalaisiin tunneleihin ja vedenkäsittelylaitoksiin. Palonkestävät mallit pystyvät ylläpitämään virransyöttöä yli 180 minuuttia äärimmäisissä 960 °C lämpötiloissa, mikä tarjoaa luotettavan suojan paloturvapiireille ja hätävirtalähdejärjestelmille. Lisäksi "sandwich"-rakenteesta puuttuu jatkuvia ilmakanavia, mikä eliminoi olennaisesti "piippuvaikutuksen" tulipalon aikana ja parantaa järjestelmän paloturvallisuutta.

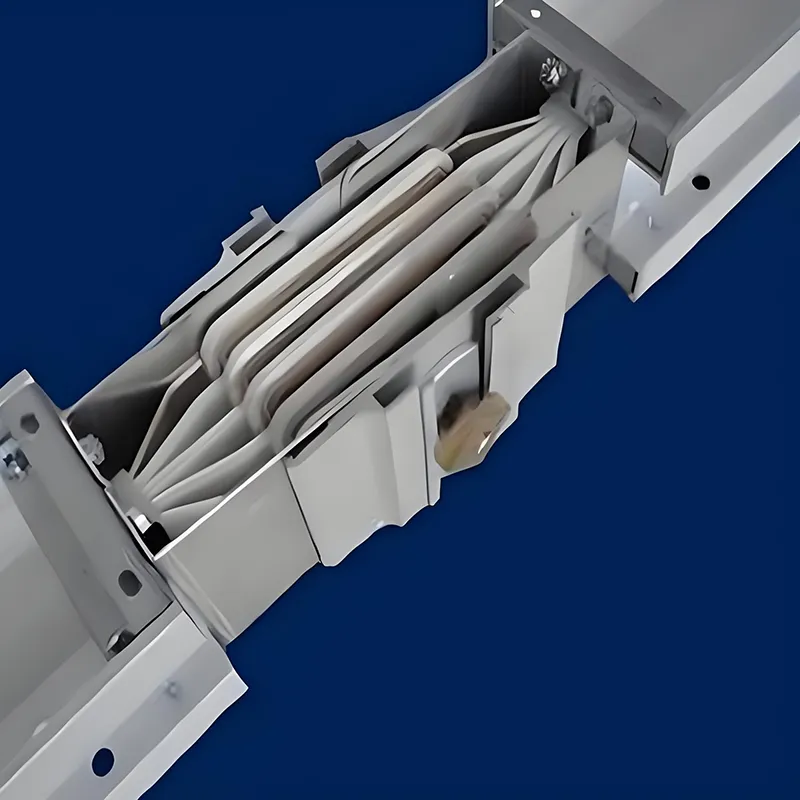

5. Modulaarinen rakenne kätevää asennusta varten

Väyläjärjestelmässä käytetään tehtaalla esivalmistettuja vakiomoduuliyksiköitä. Paikan päällä asennuksen aikana nämä yksiköt liitetään nopeasti kaksipäisillä momenttiohjatuilla pulteilla ja levyjousilla. Tämä rakenne ottaa huomioon ±4 mm:n asennustoleranssit, mikä vähentää merkittävästi rakentamisen monimutkaisuutta ja aikakustannuksia. Plug-in-yksiköt voidaan liittää väylään tai poistaa siitä missä tahansa paikassa, kun järjestelmä pysyy jännitteisenä; "ensin kytkettävä, viimeksi irrotettava" maadoitusrakenne takaa käyttöturvallisuuden. Lisäksi järjestelmä tukee vähintään 200 plug-in/plug-out-sykliä, mikä mahdollistaa joustavan mukauttamisen vaatimuksiin, kuten tuotantolinjan säätöihin ja laitteiden laajentamiseen, ja helpottaa samalla huoltoa ja muokkausta tulevaisuudessa.

Sovellusskenaariot

1. Teollinen valmistussektori

Autoteollisuuden, mekaanisen jalostuksen, metallurgian ja kemikaalien kaltaisten teollisuudenalojen tuotantopajoissa kupari-johdinsandwich-tyyppiset väyläjärjestelmät tarjoavat vakaan päävoiman rungon suuritehoisille laitteille, mukaan lukien suuret moottorit, hitsauskoneet ja automatisoidut tuotantolinjat. Niiden suuri virrankantokyky pystyy käsittelemään raskaan kuormituksen, joka liittyy koneiden toistuvaan käynnistykseen ja pysäyttämiseen, kun taas niiden modulaarinen plug-in-rakenne helpottaa tuotantolinjan säätöjä ja uusien laitteiden lisäämistä, mikä auttaa yrityksiä saavuttamaan erittäin tehokkaan tuotannon.

2. Palvelinkeskukset ja terveydenhuoltolaitokset

Palvelinklusterit palvelinkeskuksissa ja suuret lääketieteelliset laitteet sairaaloissa vaativat poikkeuksellisen korkeaa jatkuvuutta ja vakautta virtalähteestään. Tämän väyläjärjestelmän vähähäviöiset ominaisuudet minimoivat energiahukkaa voimansiirron aikana. Lisäksi älykkäät tuoteversiot voivat integroida lämpötila- ja virranvalvontamoduuleja, jotka mahdollistavat etäkäytön ja -huollon RS485:n tai langattoman tiedonsiirron kautta; Tämä mahdollistaa laitteiden tilan reaaliaikaisen seurannan ja luotettavan tehonvarmistuksen kriittisille kuormille.

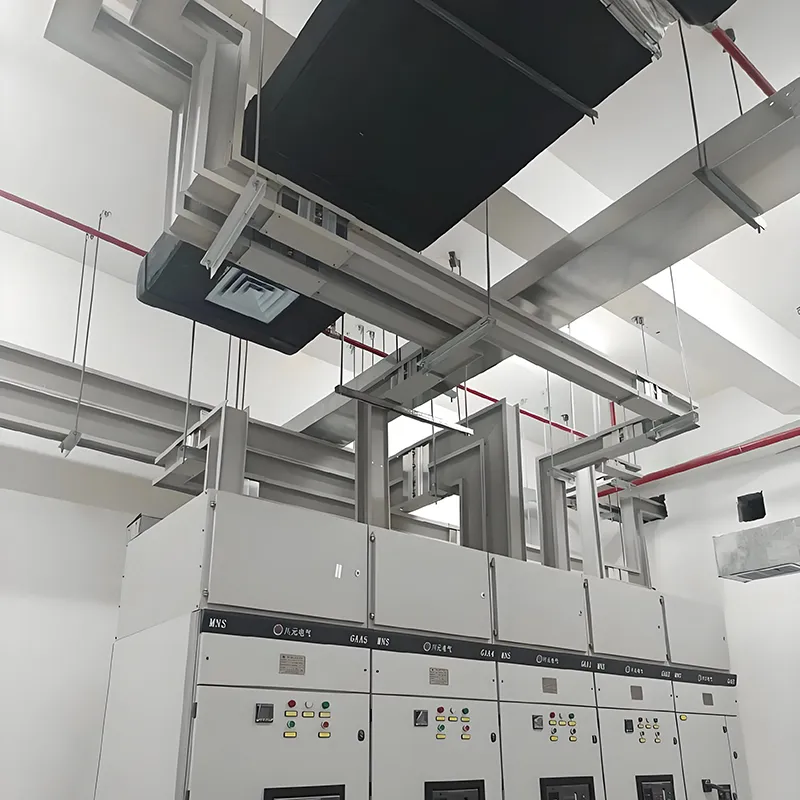

3. Korkean rakennuksen sähkönjakelu

Korkeiden rakennusten sähkönjakeluputkiin on asennettu pystysuoraan kuparijohdinsandwich-tyyppiset väylät toimimaan kunkin kerroksen päävirtajohtoina. Niiden kompakti rakenne säästää arvokasta akselitilaa, kun taas niiden tehokas lämmönpoistorakenne varmistaa vakauden pitkän matkan pystysuoran voimansiirron aikana, mikä tarjoaa tasapainoisen ja luotettavan virransyötön toimistorakennusten, hotellien, asuinkompleksien ja vastaavien rakenteiden jokaiseen kerrokseen.

4. Erityiset ympäristöolosuhteet

Erikoisympäristöihin, joille on ominaista korkea kosteus, syövyttävyys tai pöly – kuten maanalaisissa tunneleissa, rautatieliikennejärjestelmissä ja rannikkoalueilla – on saatavilla vedenpitäviä ja korroosionkestäviä väyläversioita. Hartsivaletut väylät, joilla on IP68-suojausluokka, on rakennettu ilman metallikoteloa ja ovat täysin tiiviitä; tämä rakenne varmistaa pitkän aikavälin vakaan toiminnan ankarissa ympäristöissä ja estää tehokkaasti haitallisten ympäristötekijöiden aiheuttamat laiteviat.

Laadunvarmistus ja palvelusitoutuminen

Arvostamme jatkuvasti laatua kaiken muun edelle. Kaikille kuparijohdinsandwich-tyyppisille väyläputkillemme tehdään tiukat tehdastestit – mukaan lukien tehon taajuuden kestojännitetestit, lämpötilan nousutestit ja lyhytkestoiset virrankestotestit – jotta varmistetaan täydellinen vastaavuus sekä kansainvälisten että kansallisten standardien kanssa. Lisäksi tarjoamme asiakkaillemme kattavan palvelutuen:

Ammattimainen tuotevalintaopas: Tarjoamme räätälöityjä tuotevalintaratkaisuja, jotka on räätälöity kunkin asiakkaan erityisiin tehovaatimuksiin, asennusympäristöön ja muihin olennaisiin tekijöihin. Asennuspalvelut paikan päällä: Kokenut asennustiimimme tarjoaa paikan päällä opastusta ja asennuspalveluita, mikä varmistaa tuotteidemme oikean asennuksen ja vakaan toiminnan.

Myynnin jälkeinen tuki ja huolto: Olemme perustaneet kattavan myynnin jälkeisen tuki- ja huoltojärjestelmän vastataksemme nopeasti asiakkaiden korjaus- ja huoltotarpeisiin ja turvataksemme laitteiden pitkän aikavälin toiminnan.

FAQ

1. Mikä on 1600A Sandwich Busway?

1600A Sandwich Busway on pienjännitteinen sähkönjakelujärjestelmä, jossa on kompakti kerrosrakenne (sandwich) ja joka on suunniteltu kuljettamaan suuria virtoja turvallisesti ja tehokkaasti teollisissa, kaupallisissa ja kerrostaloissa.

2. Mitkä ovat tärkeimmät edut?

▪Suuri virtakapasiteetti (1600A)

▪Alhainen lämpötilan nousu ja alhainen impedanssi

▪Turvallinen ja luotettava oikosulkusuojauksella

▪Modulaarinen rakenne joustavaan asennukseen ja laajentamiseen

3. Missä sitä yleensä käytetään?

▪Teolliset tehtaat ja tuotantolinjat

▪Korkeat rakennukset, hotellit ja asunnot

▪Palvelinkeskukset ja palvelinhuoneet

▪Kauppakeskukset ja suuret julkiset tilat

4. Voiko sitä mukauttaa?

Kyllä, 1600A Sandwich Busway -väylämme voidaan räätälöidä standardista poikkeaville pituuksille, asetteluille, virtaluokille ja liitäntöille projektin vaatimusten mukaisesti.

5. Kuinka helppoa asennus on?

Modulaarinen ja kompakti rakenne mahdollistaa suorat juoksut, haarat ja nopean asennuksen paikan päällä, mikä vähentää työtä ja asennusaikaa.

6. Mitä turvallisuusstandardeja se täyttää?

Väyläväylämme on testattu oikosulkujen, jännitteen kestävyyden ja lämpötilan nousun suhteen, ja se täyttää CCC-, IEC- ja muut pienjännitejakelustandardit.

7. Kuinka valita oikea väylä projektilleni?

Ota huomioon nykyinen luokitus, pituus, asennusympäristö ja laajennustarpeet. Tekninen tiimimme tarjoaa konsultointia ja suunnittelutukea optimaalisen ratkaisun valitsemiseksi.

8. Miten ylläpidän väylää?

Suosittelemme säännöllisiä pölyn, löystyneiden liitosten ja lämpötilan tarkkailun tarkastuksia. Vähän huoltoa tarvitaan vankan sandwich-rakenteen ansiosta.
