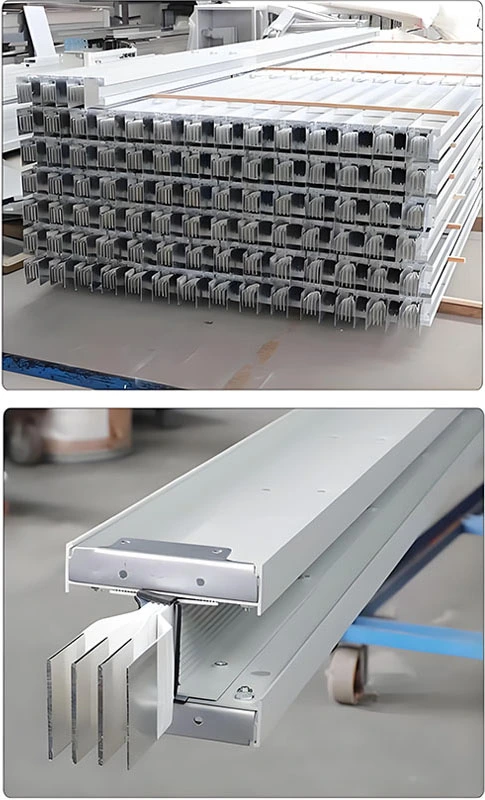

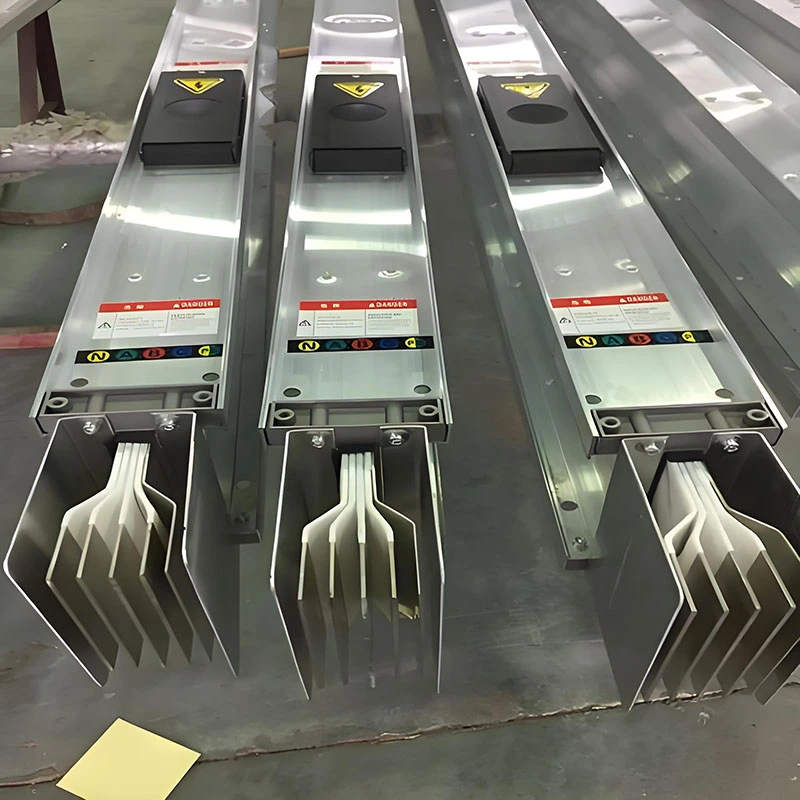

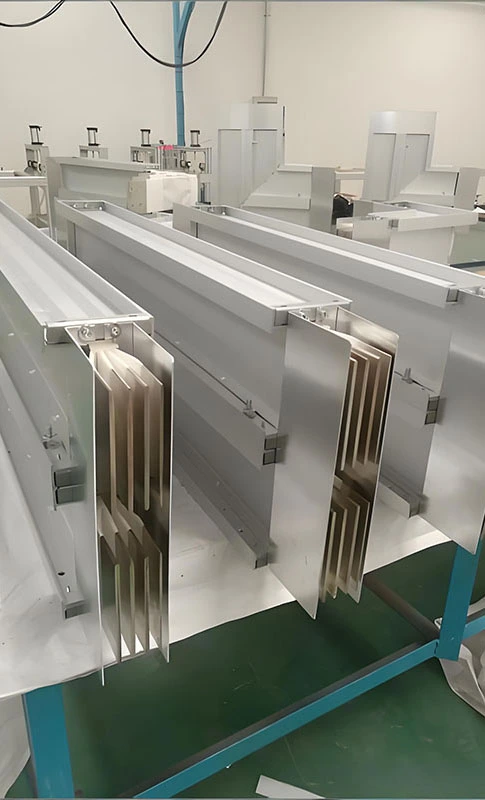

Pienivirtainen suljettu väylä

Tarkka kattavuus pienvirran virranjakelulle

Low Current Enclosed Busway on suunniteltu täyden skenaarion matalan kuormituksen tehonjakoon, jonka nimellisvirta-alue on 25 A–400 A. Se tukee AC kolmivaiheisia neli- tai viisijohtimia järjestelmiä, joiden nimellisjännite on jopa 660 V ja taajuudet 50 Hz tai 60 Hz. Ammattimaisena kiinalaisena valmistajana ja toimittajana Fenghua Electric tarjoaa ratkaisuja, jotka ovat ihanteellisia pieniin kaupallisiin tiloihin, toimistojen haarapiireihin, automaation ohjauskaapeihin ja lääketieteellisiin laboratoriolaitteisiin. Sekä ilmaeristettyjä että kompaktieristeisiä tyyppejä on saatavana joustavaan, räätälöityyn voimansiirtoon.

Ydintyypit: Kaksoisratkaisut erilaisiin sovelluksiin

1. Ilmaeristetty väylä

Tässä järjestelmässä on ilmarakoinen eristysrakenne yhdistettynä epoksieristyslohkoihin, mikä takaa korkean eristysvastuksen (≥100MΩ) ja kestää 3750 V:n tehotaajuusjännitettä 1 minuutin ajan ilman rikkoutumista. Suunnittelu parantaa lämmönpoistoa pitäen johtimen lämpötilan alle 60 °C ja kotelon nousun 30 K sisällä. Kotelo on valmistettu kylmävalssatusta teräksestä tai alumiini-magnesium-seoksesta, jossa on vahvistettu aallotettu rakenne vahvan mekaanisen suorituskyvyn takaamiseksi. Erittäin puhtaat T2-kuparijohtimet (≥99,95%) tinapinnoituksella varmistavat alhaisen vastuksen ja vakaan johtavuuden. Alumiinijohtimet ovat valinnaisia ​​kustannustehokkaissa projekteissa.

2. Kompakti-eristetty väylä

Tämä tyyppi käyttää epoksihartsia tai kehittyneitä polymeerimateriaaleja johtimien tiiviiseen käärimiseen yhdistettynä paloa hidastaviin lämpökutistuviin XLPE-letkuihin, jotka täyttävät RoHS-ympäristöstandardit. Sen kompakti rakenne vähentää tilantarvetta ja estää savupiipun aiheuttamia paloriskejä, mikä parantaa paloturvallisuutta. Jopa IP54-suojausluokituksensa ansiosta se toimii hyvin kosteissa ja pölyisissä ympäristöissä. Optimoitu muotoilu vähentää impedanssia ja tehohäviötä varmistaen korkean lähetystehokkuuden jännitehäviöllä ≤ 2,5 % 110 metrin matkalla. Eristysjärjestelmä toimii luotettavasti -200°C - +200°C ja tarjoaa yli 30 vuoden käyttöiän.

Poikkeuksellinen suorituskyky: Tiukat standardit takaavat vakaan toiminnan

Sertifioitu laadunvarmistus

Low Current Enclosed Busway on valmistettu tiukasti kansainvälisten standardien mukaisesti. Jokaiselle yksikölle tehdään kattava testaus ennen toimitusta, mikä varmistaa tasaisen laadun, todetun suorituskyvyn ja luotettavan voimansiirron eri sovelluksiin.

Korkea suojaustaso (IP40–IP65)

Kotelo on suunniteltu suojausluokilla IP40 - IP65, ja korkeampia luokituksia on saatavana ulkokäyttöön. Kehittynyt puhkaisu-niitaustekniikka luo saumattoman, täysin suljetun rakenteen, joka parantaa tiivistyskykyä ja estää tehokkaasti pölyn ja kosteuden sisäänpääsyn. Se sopii hyvin ankariin ympäristöihin, kuten korkeaan kosteuteen, meri-ilmastoihin ja suolasumuolosuhteisiin, ja sen kestävyys on todistettu 2 000 tunnin suolasuihkutesteillä.

Vahva oikosulku- ja tärinänkestävyys

Järjestelmässä on erinomainen oikosulkukestävyys. Alumiininen tai matalamagneettinen teräskotelo vähentää pyörrevirtahäviöitä ja lämmönnousua, mikä parantaa virrankulutusta. Sisäänrakennetut iskuja vaimentavat rakenteet suojaavat sisäisiä johtimia ja eristekomponentteja mekaaniselta tärinältä ja ulkoisilta vaikutuksilta. Joustavat liitännät ja kumiset eristystyynyt lisäävät järjestelmän vakautta, kun ne on liitetty muuntajiin tai jakelulaitteisiin.

Turvallinen ja tehokas maadoitusjärjestelmä

Integroitu maadoitusrakenne käyttää erittäin johtavaa alumiiniseoksesta valmistettua koteloa, jonka poikkipinta-ala on huomattavasti suurempi kuin itse johtimen. Tämä varmistaa alhaisen maadoitusvastuksen, täyttää turvallisuusstandardit ja tarjoaa luotettavan suojan sekä laitteille että käyttäjille.

Kätevä asennus ja huolto: Projektin elinkaarikustannusten pienentäminen

Joustavat asennusmenetelmät: Tukee monisuuntaista asennusta – sekä vaaka- että pystysuoraan – ja voidaan kiinnittää nopeasti sähköisiin nousuputkiin, laitehuoneisiin tai kattoon asennuskiinnikkeiden avulla. Modulaarinen rakenne helpottaa nopeaa kokoonpanoa; vakioprofiileja on saatavana 3 metrin, 6 metrin tai 8 metrin pituisina (muokattavissa käyttäjän vaatimusten mukaan). Lisäksi ulosottoaukot voidaan sijoittaa mihin tahansa haluttuun paikkaan asiakkaan tarpeiden mukaan, mikäli niiden välinen etäisyys on vähintään 0,6 metriä. Tämä joustavuus mahdollistaa kätevän tulevan kapasiteetin laajentamisen ja reitin säätämisen, mikä lyhentää merkittävästi asennusjaksoa.

Käyttäjäkeskeisen suunnittelun yksityiskohdat

Väliottoyksiköiden käyttöikä on ≥ 200 jaksoa. Yhdistettynä liittimiin, joissa on vaihevirheiden esto, asennusvirheiden riski pienenee huomattavasti.

Päittäisliitosasennusmenetelmää hyödyntäen liitäntäpulttien kiinnittäminen vaatii vain yhden jakoavaimen, mikä tekee käytöstä yksinkertaista ja vaivatonta. Kaikki tuotteet eri virtaluokilla käyttävät standardoitua peitelevyä, mikä varmistaa korkean standardoinnin, vahvan vaihdettavuuden ja kätevän käyttöliittymän mukauttavuuden kapasiteetin säätöä varten.

Aallotetuilla liikuntasaumoilla varustettu järjestelmä mahdollistaa kaksi vapausastetta säädössä – sekä vaaka- että pystysuunnassa. Tämä ei ainoastaan ​​huomioi lämpötilan vaihteluiden aiheuttamaa laajenemista ja supistumista, vaan myös kompensoi perustusten painumisesta aiheutuvia rakenteellisia poikkeamia. Tämä innovaatio korjaa perinteisten liukulevyisten laajennuslaitteiden puutteet, kuten huonot suojausluokitukset, hankalat asennukset ja epäluotettavan toiminnan.

Yksinkertaistettu huoltokaavio: Säännöllinen huolto vaatii vain määräajoin liittimen kireyden ja kotelon kotelon eheyden tarkastuksia. Ongelmatilanteissa, kuten eristyslujuuden heikkeneminen, sisäiset komponentit voivat kuivua lyhyen kuormittamattoman käytön aikana. Jos paikallinen ylikuumeneminen tapahtuu, ongelma voidaan ratkaista nopeasti vianetsinnällä liitäntäpisteissä tai säätämällä kuormitusta, mikä johtaa alhaisiin ylläpitokustannuksiin.

Tyypilliset sovellusskenaariot

Pienvirtaussuljettua väyläväylää käytetään laajalti:

▪Kaupalliset toimistot valaistuksen ja laitteiden sähkönjakelua varten

▪Teollisuusautomaatiojärjestelmät ohjauskaapeille ja PLC:ille

▪Lääketieteellinen ja laboratorioympäristö, joka vaatii vakaata, puhdasta tehoa

▪Infrastruktuurin rakentaminen pienjännite- ja hätäjärjestelmille

▪Tehdaspäivitykset, joissa tarvitaan tehokasta jälkiasennusta

Valintaopas: Hankkeen vaatimusten tieteellisen yhteensovittaminen

Virran nimellisarvon valinta: Valitse sopiva luokitus todellisen kuormitusvirran perusteella; On suositeltavaa sisällyttää 10–20 % turvamarginaali tulevien kapasiteetin laajennustarpeiden huomioon ottamiseksi ja tuotteen pitkän aikavälin vakauden varmistamiseksi.

Eristystyypin valinta: Kuiviin ympäristöihin, joissa ympäristön lämpötila on alhainen ja virran vaihtelut ovat vähäiset, ilmaeristetyt järjestelmät ovat suositeltava valinta. ahtaissa, korkean kosteuden tai pölyisissä ympäristöissä suositellaan kompakteja eristettyjä järjestelmiä.

Suojausluokan määrittäminen: Standardin sisätiloissa IP40-luokitus riittää; ulkotiloissa tai kosteissa/pölyisissä ympäristöissä suojausluokka on vähintään IP54; meri-ilmastoympäristöissä suositellaan korkeamman suojausluokan tuotteita.

Johdinmateriaalia koskevia huomioita: Kuparijohtimet ovat suositeltu valinta projekteihin, joihin liittyy pitkäkestoisia suuria kuormituksia tai jotka vaativat poikkeuksellista vakautta. Projekteihin, joissa budjetit ovat rajalliset ja kuormituksen vaihtelut ovat vähäiset, voidaan valita alumiiniseosjohtimet.

Räätälöinti erityisvaatimuksia varten: Jos sinulla on erityisiä asennusympäristöjä, nykyisiä arvoja tai toiminnallisia ominaisuuksia koskevia vaatimuksia, ota yhteyttä ammattitaitoiseen tiimiimme. Tarjoamme sinulle räätälöidyn tuoteratkaisun, joka on räätälöity tarpeisiisi.
