Kuparijohdin Sandwich Busway

Copper Conductor Sandwich Busway on erittäin tehokas voimansiirtoratkaisu, joka on suunniteltu erityisesti nykyaikaisiin sähkönjakelujärjestelmiin. Hyödyntämällä erittäin puhtaita elektrolyyttisiä kuparijohtimia ja "sandwich"-rakennetta, jossa on tiukasti pinottuja vaihejohtimia, se yhdistää saumattomasti johtimet, eristysmateriaalit ja metallikotelon. Tämä rakenne tarjoaa monia etuja, kuten korkean virransiirtokapasiteetin, pienen tehohäviön ja asennuksen joustavuuden. Tuote soveltuu laajasti suurvirran sähkönjakeluskenaarioihin - kuten teollisuuslaitoksiin, korkeisiin rakennuksiin, datakeskuksiin ja rautatieliikennejärjestelmiin - ja se tarjoaa vakaan ja luotettavan voimansiirron moniin erilaisiin sähkösovelluksiin.

Tekniset parametrit

Tekniset ydinedut

(I) Erittäin puhtaat kuparijohtimet: pienempi häviö, suurempi energiatehokkuus

Järjestelmä käyttää johdinmateriaalina T2-luokan elektrolyyttistä kuparia, jonka puhtaus on ≥99,95 %. 20°C:ssa ominaisvastus on ≤0,01724 Ω·mm²/m ja johtavuus ylittää 98 %. Verrattuna tavanomaisiin kuparimateriaaleihin tämä vähentää linjahäviöitä noin 5–8 %. Johdinpinnat voidaan tinata tai hopeaa pyynnöstä; tämä parantaa merkittävästi hapettumisen ja korroosionkestävyyttä, vähentää kosketusvastusta, varmistaa liitoskohtien pitkäaikaisen vakauden ja pidentää tehokkaasti tuotteen käyttöikää.

(II) Kompakti "Sandwich" -rakenne: kaksinkertainen läpimurto tilankäytössä ja energiatehokkuudessa

Kolmivaihejohtimet liimataan suoraan ohutkerroseristysmateriaaleilla ja pinotaan tiukasti ilman ilmarakoja, jolloin sähkövälys puristuu vain 6–10 mm:iin. Tämä rakenne lisää voimansiirron tiheyttä tilayksikköä kohti yli 40 % ja johtaa kompaktimpaan fyysiseen profiiliin. Näin ollen sillä saavutetaan huomattavia säästöjä asennustilassa, mikä tekee siitä erityisen hyvin ahtaissa ympäristöissä, kuten sähköisissä nousuputkissa ja laitteistotiheissä vyöhykkeissä. Lisäksi tämä tiukasti järjestetty rakenne vähentää järjestelmän reaktanssia vain 40–60 prosenttiin perinteisistä ilmaeristetyistä virtakiskojärjestelmistä, mikä minimoi merkittävästi jännitehäviön suurvirran käyttöolosuhteissa ja parantaa yleistä tehonsiirron tehokkuutta.

(III) Tehokas lämmönpoistorakenne: matalampi lämpötilan nousu, parempi vakaus

Johtimien tuottama lämpö johdetaan nopeasti eristekerroksen läpi metallikoteloon. Kun se yhdistetään alumiiniseoksesta valmistettuun koteloon, jossa on integroidut lämmönpoistorivat, kotelon pinta-ala kasvaa yli 30 %, mikä parantaa merkittävästi lämmönpoistotehokkuutta. Tietyissä suuritehoisissa malleissa on pitkittäiset lämmönpoistourat kotelon sisäpinnalla; Tämä rakenne parantaa edelleen lämmönjohtavuutta varmistaen, että liitäntänapojen lämpötilan nousu pysyy ≤60K ja metallikotelon lämpötilan nousu ≤30K, mikä säilyttää vakaat käyttölämpötilat turvallisella alueella pitkän käytön aikana.

(IV) Kattava suoja kaikkiin skenaarioihin – turvallinen ja luotettava

Perussuojaus: Kotelo on valmistettu alumiini-magnesium-seoksesta tai kylmävalssatusta teräslevystä. Käsitelty anodisoinnilla, elektroforeesilla tai sähköstaattisella jauhemaalauksella, sillä on erinomainen korroosionkestävyys ja mekaaninen lujuus. IP54:n tai korkeamman tunkeutumissuojauksen (IP) ansiosta se suojaa tehokkaasti pölyltä ja roiskevedeltä, joten se sopii tavallisiin ympäristöihin, kuten yleisiin tehdaslattioihin ja sähkönjakelutiloihin.

Suojaus erityisissä ympäristöissä: Saatavilla on räätälöityjä vedenpitäviä (kapseloituja) malleja. Näissä yksiköissä on täysin tiivis, kiinteä kotelointi, jossa on käytetty tyydyttymätöntä polyesterihartsia yhdistettynä epäorgaanisiin täyteaineisiin, mikä saavuttaa IP-luokituksen IP67–IP68. Ne pystyvät toimimaan vakaasti ulkotiloissa, vedenalaisissa ympäristöissä ja ympäristöissä, jotka sisältävät syövyttäviä kaasuja, ja niiden eristyksen vanhenemisikä on yli 50 vuotta.

Palonkestävä suojaus: Palonkestävät mallit käyttävät komposiittieristekerrosta, joka koostuu kiilleteipistä ja keramiikasta silikonikumista. Kotelo on päällystetty paisuvalla (palolaajentuvalla) tulenkestävällä maalilla; jopa altistuessaan äärimmäisille 960°C:n lämpötiloille, yksikkö voi ylläpitää virransyöttöä 1-3 tuntia, mikä takaa jatkuvan virransyötön paloturvallisuuspiireille. Nämä tuotteet ovat kansallisten standardien, kuten GB/T 9978.1-2008, mukaisia.

(V) Modulaarinen asennus - Joustava ja kätevä laajennus

Standardoidun moduulirakenteen ansiosta järjestelmä mahdollistaa nopean liittämisen paikan päällä yhdellä pultilla. Jokainen liitäntä on varustettu vääntömomentin ohjausmekanismilla minimaalisen kosketusvastuksen takaamiseksi. Liittimet tukevat kohdistustoleranssin säätöä ±4 mm, mikä kompensoi tehokkaasti asennusvirheet. Plug-in-yksiköt voidaan sijoittaa mihin tahansa kohtaan väylän varrella ja ne tukevat kuumakytkentää (jännitteen liittäminen/poisto) - maadoitusliitäntä kytkeytyy ensin ja irrotetaan viimeisenä - mitoitettu vähintään 200 pistokejakson ajaksi. Tämän joustavuuden ansiosta järjestelmä mukautuu helposti tuotantolinjan uudelleenkonfigurointiin ja laitteiden laajennusvaatimuksiin, mikä vähentää rakentamisen läpimenoaikoja ja ylläpitokustannuksia.

Tuotevalintaopas

Sovellusskenaariot

(I) Teollinen valmistussektori

Soveltuu raskaille työpajoille, jotka osallistuvat autojen valmistukseen, mekaaniseen käsittelyyn, elektroniikkakokoonpanoon ja vastaaviin aloihin ja tarjoavat vakaan runkovirtalähteen suurille koneille ja automatisoiduille tuotantolinjoille. Sen matalaimpedanssiset ominaisuudet vähentävät tehokkaasti virran vaihteluiden aiheuttamia jännitehäviöitä, kun taas sen modulaarinen rakenne helpottaa tuotantolinjojen toistuvia säätöjä ja laitteiden laajentamista, mikä vastaa teollisuustuotannon joustaviin vaatimuksiin.

(II) Korkeat rakennukset ja kaupalliset rakennukset

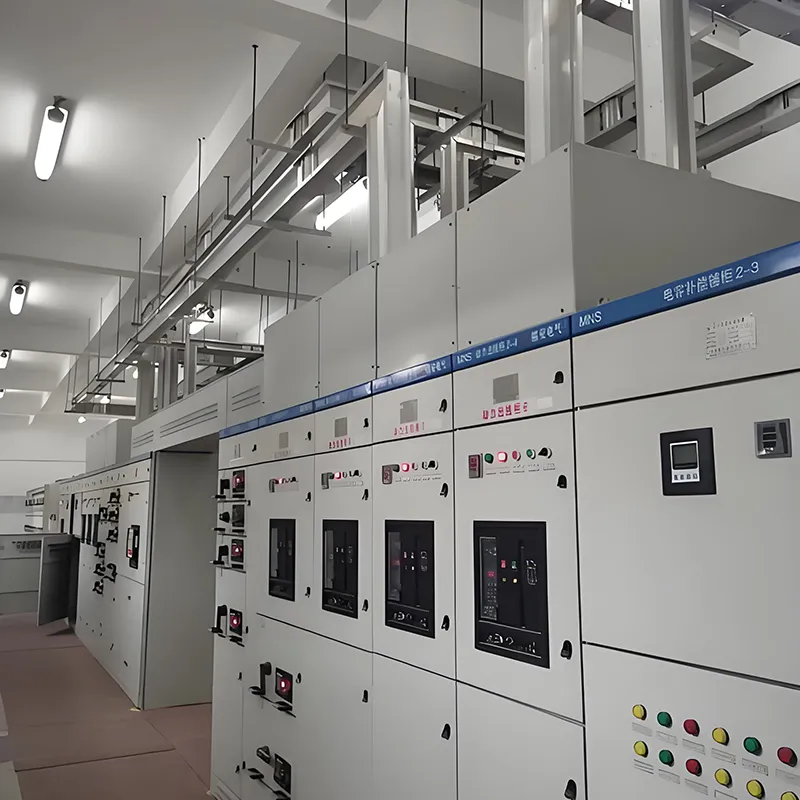

Nämä järjestelmät asennetaan pystysuoraan sähkönostoputkiin, ja ne toimivat ensisijaisena sähkönjakelulinjana jokaisessa kerroksessa - ratkaisu on käytössä yli 90 prosentissa korkeista rakennuksista. Kaupallisissa komplekseissa ne mahdollistavat pitkän matkan, suurvirran virranjakelun, tyydyttäen erilaisten kohteiden, kuten ostoskeskusten, hotellien ja toimistorakennusten, erilaiset sähkökuormitusvaatimukset; Lisäksi ne tarjoavat käteviä väliottopisteitä sähkönjakelulle, mikä yksinkertaistaa tulevaa huoltoa ja järjestelmän muutoksia.

(III) Palvelinkeskukset ja terveydenhuoltolaitokset

Nämä järjestelmät tarjoavat jatkuvan ja luotettavan virransyötön toiminnan kannalta kriittisille kuormille - kuten datakeskuspalvelimille ja lääketieteellisille laitteille - jotka vaativat poikkeuksellista luotettavuutta. Tietyissä älykkäissä tuotemalleissa on integroidut lämpötilan mittaus- ja virranvalvontamoduulit; RS485- tai langatonta siirtoprotokollia tukevat ne mahdollistavat etäkäytön ja -huollon sekä vian ennakkovaroitusominaisuudet, mikä varmistaa virransyötön keskeytymättömän jatkuvuuden.

(IV) Erityiset ympäristöasetukset

Vedenpitävät valuhartsituotteet sopivat ihanteellisesti kosteisiin ja syövyttäviin ympäristöihin - kuten maanalaisiin tunneleihin, vedenkäsittelylaitoksiin ja rannikkotiloihin. Palonkestävät tuotteet sitä vastoin on suunniteltu käytettäväksi paloturvapiireissä ja hätävirtajärjestelmissä; Tulipalon sattuessa ne ylläpitävät virransyötön jatkuvuutta ja saavat siten kriittistä aikaa henkilöstön evakuointiin ja laitteiden pelastamiseen.

FAQ

Q1: Mikä on Copper Conductor Sandwich Busway?

V: Se on matalajännitteinen, keskisuuresta suureen kuormanjakojärjestelmä, jossa on tiheät T2-kuparijohtimet (≥ 99,9 %), mikä takaa vakaan virran, pienen häviön ja luotettavan toiminnan.

Q2: Mitkä ovat sen tärkeimmät tiedot?

V: Nimellinen 1000A, sopii ≤1000V järjestelmiin. Kupari on tinattu alhaisen kosketusvastuksen ja korroosion eston vuoksi. IP54+-suojaus, yhteensopiva standardien GB 7251 ja IEC 61439 kanssa.

Q3: Missä sitä käytetään yleisesti?

V: Ihanteellinen korkeisiin rakennuksiin, teollisuuslaitoksiin, kaupallisiin keskuksiin, datakeskuksiin ja muihin pienjännitesovelluksiin.

Q4: Mitkä ovat tärkeimmät edut?

V: Suuri virtakapasiteetti, pieni energiahäviö, erinomainen lämmönpoisto, kompakti muotoilu ja helppo asennus ja laajennus.

Q5: Onko se turvallinen ja luotettava?

V: Kyllä. Tiheä rakenne ja laadukas kupari takaavat luotettavan toiminnan, ja kaikki tuotteet ovat CCC-sertifioituja turvallisuuden vuoksi.

Q6: Voinko mukauttaa linja-autoa?

V: Fenghua Electric tarjoaa joustavia ratkaisuja erilaisiin asetteluihin, pituuksiin ja kapasiteettiin. Ota yhteyttä räätälöityjä tilauksia tai konsultaatiota varten.

Kysymys 7: Miten se verrataan perinteisiin väyliin tai kaapeleihin?

V: Se vähentää energiahävikkiä, parantaa lämmön haihtumista ja säästää tilaa tehden siitä tehokkaamman ja luotettavamman kuin perinteinen kaapelointi.

Q8: Kuinka voin ostaa tai tiedustella?

V: Ota yhteyttä Fenghua Electriciin saadaksesi tarjouksen, tehdäksesi tilauksen tai keskustellaksesi projektin vaatimuksista. Tarjoamme ammattitaitoista tukea kaikkiin tiedusteluihin.
