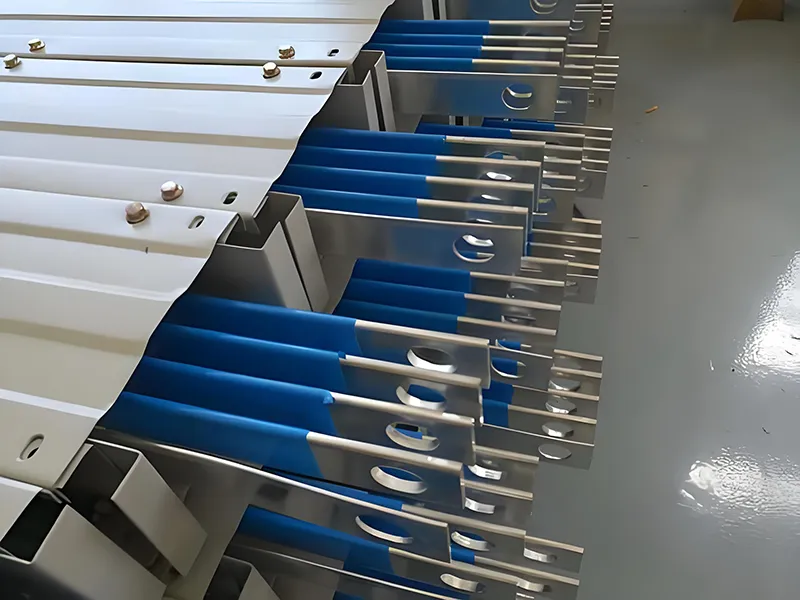

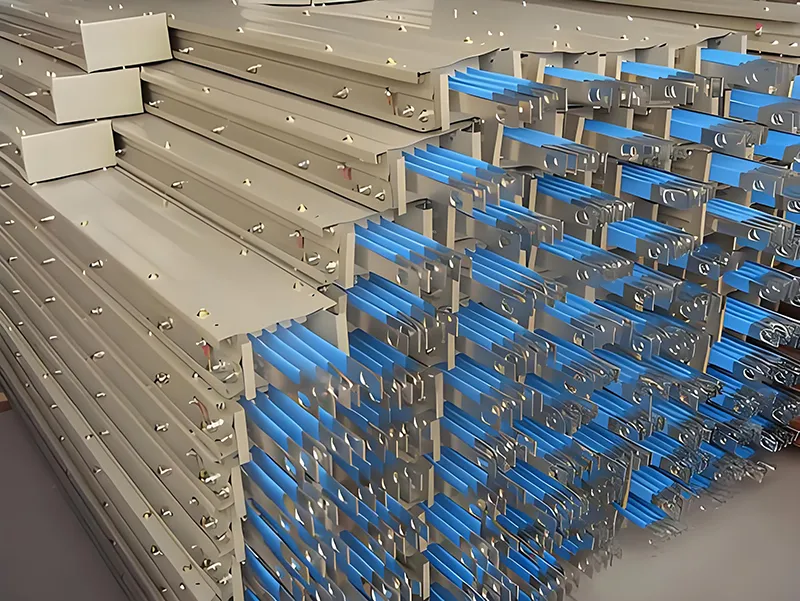

2000A ilmaeristetty väylä

2000A Air Insulated Busway on suurvirtasiirtolaite, jota käytetään sähkönjakelujärjestelmissä ensisijaisesti turvalliseen ja tehokkaaseen sähköenergian siirtoon rakennus- tai teollisuusjärjestelmissä. Sen nimellisvirta on 2000 A ja se käyttää ilmaa eristävänä väliaineena johtimien eristämiseen kotelosta.

• Nimellisvirta: 2000 ampeeria

• Eristysmenetelmä: Ilmaeristys

•Laitetyyppi: Väylä-/virtakiskojärjestelmä

Yksinkertaisesti sanottuna se on suurvirtasiirtojärjestelmä, joka käyttää metallikiskoja perinteisten kaapeleiden sijaan.

Edut kaapeleihin verrattuna

Keskeiset edut

1. Turvallisuus, useat takuut

Jaettua ilmaneristysrakennetta hyödyntäen vaiheiden välinen turvaetäisyys ja ryömintäetäisyys ylittävät huomattavasti kansalliset standardit, mikä eliminoi tehokkaasti oikosulkuriskit. Sisäiset eristyskomponentit on valmistettu erittäin lujasta epoksihartsista, mikä parantaa merkittävästi tuotteen kestävyyttä dynaamisen ja lämpöstabiilisuuden suhteen, ja kykenee kestämään hetkellisiä oikosulkuvirtapiikkejä ja suojaa virranjakelujärjestelmää. Pistorasioihin on asennettu turvasuojat, jotka voidaan sulkea ja sinetöidä lyijytiivisteillä normaaleissa olosuhteissa pölyn, vieraiden esineiden sisäänpääsyn ja tahattoman käytön estämiseksi. Virtaa ei tarvitse katkaista, kun liitäntärasia kytketään; maadoitusjohto on aina kytkettynä ennen irrottamista, mikä parantaa edelleen käyttöturvallisuutta. Tuotteen suojausluokka saavuttaa IP40:n, joka voidaan nostaa IP54:ään erityisillä lisävarusteilla, mikä tarjoaa erinomaisen pölyn- ja kosteudenkestävyyden ja soveltuvuuden erilaisiin sisäympäristöihin.

2. Tehokas lämmönpoisto, energiansäästö ja kulutuksen vähentäminen

Johtimessa on käytetty erittäin puhdasta elektrolyyttistä kuparia, jonka kuparipitoisuus on yli 99,99 %, ja pinta on tinattu, joka on antioksidantti, erittäin johtava, alhainen resistanssi ja pieni tehohäviö. Ulkokuori on valmistettu Maanshan Iron & Steelin erittäin lujasta kylmävalssatusta teräksestä, jossa on yksiosainen aallotettu rakenne, jossa yhdistyvät erinomainen mekaaninen lujuus ja lämmönpoistokyky. Yhdessä luonnollisen ilman konvektion kanssa se muodostaa kaksoislämmönpoistojärjestelmän. Perinteisiin kaapeleihin verrattuna lämpötilan nousu pienenee 25 % ja virrankantokyky kasvaa 30 %. Kun nimellisvirtaa kuljetetaan pitkään, johtavien osien lämpötilan nousua valvotaan tiukasti standardialueella, mikä eliminoi ylimääräisen jäähdytysjärjestelmän tarpeen ja alentaa käyttökustannuksia.

3. Kätevä asennus ja joustava sovitus

Modulaarisen rakenteen ansiosta se tukee erilaisia ​​liitäntätapoja, kuten suoria osia, mutkia ja T-muotoisia oksia. Se voidaan joustavasti yhdistää ja jatkossa työpaikan vaatimusten mukaan mukautua erilaisiin johdotusskenaarioihin. Varustettu automaattisella kompensointiliitännällä ja yksipulttisilla kiinnitysliittimillä, sillä on korkea säädettävyys. Puskukiinnitysmenetelmä säästää huomattavasti asennusaikaa ja alentaa työvoimakustannuksia. Mukana on runsaasti virtakiskoliittimiä, jotka tukevat liitäntäkoteloiden joustavaa haarautumista. Kuormat voidaan kytkeä virtakiskoyksikköihin lyhintä tietä. Myöhemmät työpajan laitteiden lisäykset, siirrot tai kunnostukset eivät vaadi muutoksia kiskojärjestelmään, mikä tarjoaa erinomaisen vaihdettavuuden. Ulkovaippaa ei tarvitse vaihtaa, kun viereiset virranmittaukset muuttuvat.

4. Vankka ja kestävä rakenne

Ulkovaippa on valmistettu yksiosaisella muovausprosessilla, mikä johtaa korkeaan mekaaniseen lujuuteen. 6 metrin jännevälillä kiskokeskus kestää 60 kg:n kuorman. Epätasaisissa lämpötilamuutoksissa kotelon keskipoikkeama ei ylitä 10 mm, mikä tarjoaa vahvan tärinän- ja iskunkestävyyden. Kotelon pinnassa käytetään sähköstaattista ruiskutusprosessia korroosion ja ruosteen estämiseksi, mikä pidentää käyttöikää. Kaikki komponentit käyvät läpi tiukan testauksen. Tuote on läpäissyt tehotaajuuden kestävyysjännite- ja lämpöstabiilisuustestit, eikä se osoita merkittävää muodonmuutosta testauksen jälkeen. Normaaliolosuhteissa kunkin osan eristysresistanssi on vähintään 50 MΩ, mikä mahdollistaa pitkäaikaisen turvallisen käytön täydellä kuormituksella ja vuosikymmenten käyttöiän.

5. Vaatimustenmukaisuus ja sertifiointi, luotettava laatu

Qingdao Fenghua Electric Manufacturing Co., Ltd. on ammattimainen voimansiirto- ja jakelulaitteiden valmistaja, ja sillä on täydellinen tuotanto- ja testausjärjestelmä. Tuotteemme käyvät läpi tiukan laadunvalvonnan, niillä on useita pätevyyssertifikaatteja ja patentoituja teknologioita ja ne ovat asiaankuuluvien kansallisten alan standardien ja kansainvälisten vaatimusten mukaisia. Testaamalla useita ydinindikaattoreita, kuten tehotaajuuden kestojännitettä, eristysvastusta ja lämpötilan nousua, varmistamme, että jokainen tuote täyttää suunnittelustandardit ja tarjoaa asiakkaille luotettavan laadunvarmistuksen.

Tekniset parametrit

Sovellettavat skenaariot

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. 2000A Air Insulated Busway, jolla on suuri virransiirtokapasiteetti, turvallinen ja luotettava suorituskyky sekä joustavat asennustavat, on laajalti käytössä seuraavissa skenaarioissa:

Teollisuussektori: Teollisuuslaitokset, paljon energiaa kuluttavat työpajat, tuotantolinjat jne., jotka täyttävät suurvirtalaitteiden virransyöttötarpeet;

Rakennussektori: Korkeat rakennukset, kaupalliset kompleksit, toimistorakennukset, asuinyhteisöt jne., jotka toimivat pääsähkönjakelulinjana tehokkaan sähkönjakelun saavuttamiseksi;

Voimasektori: Sähköasemat, jakeluhuoneet, muuntaja- ja jakelukaappiliitännät, jakelukaappien väliset liitännät jne.;

Muut skenaariot: Datakeskukset, rautatieliikenteen tukitilat, sairaalat, koulut ja muut paikat, joissa on korkeat vaatimukset virtalähteen vakaudelle ja turvallisuudelle.

Tuotteen rakenne

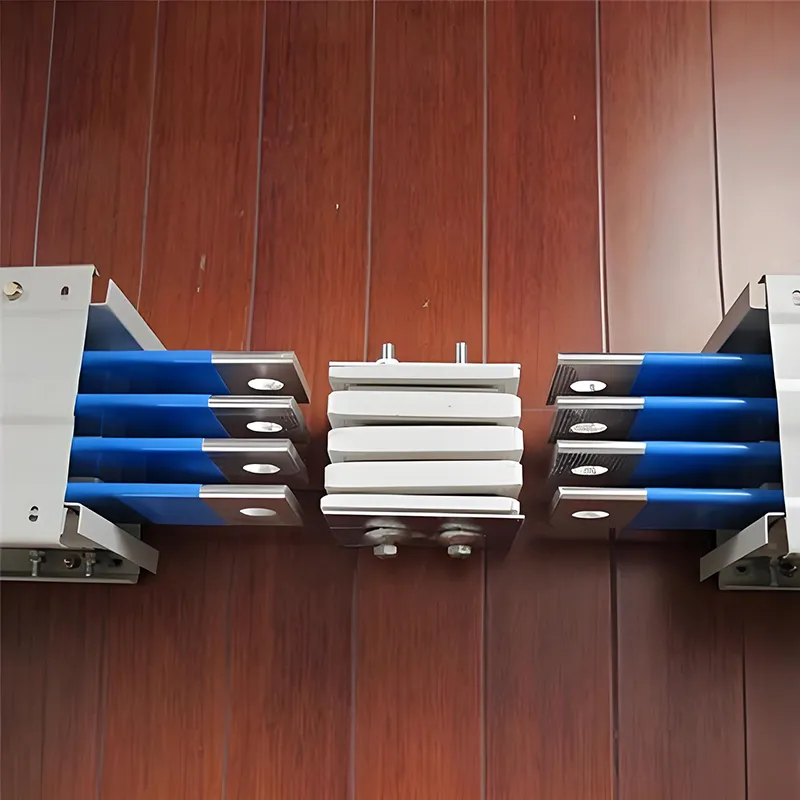

Tuote koostuu johdinyksiköstä, eristystukiyksiköstä, koteloyksiköstä ja liitäntäyksiköstä. Siinä on kompakti ja rationaalisesti suunniteltu rakenne:

Johdinyksikkö: Erittäin puhdas elektrolyyttinen kuparikisko, tinattu erinomaisen johtavuuden ja pienentyneen tehohäviön saavuttamiseksi;

Eristyksen tukiyksikkö: Erittäin lujat epoksihartsieristyskomponentit, jotka tarjoavat vaiheittaisen eristyksen eristyksen suorituskyvyn varmistamiseksi ja dynaamisen ja lämpöstabiilisuuden parantamiseksi;

Koteloyksikkö: Yksiosainen aallotettu kylmävalssattu teräskotelo, sähköstaattisesti ruiskutettu korroosion ja ruosteen estämiseksi, yhdistäen mekaanisen lujuuden ja lämmönpoiston, samalla kun se tarjoaa maadoitussuojauksen;

Liitäntäyksikkö: Automaattisesti kompensoidut liittimet ja yksipulttiset kiinnitysliittimet takaavat kätevän ja luotettavan liitännän, vähentävät tehokkaasti kosketusvastusta.

Ostotiedot

1. Tuotteita voidaan räätälöidä eri pituuksilla ja johdotusmenetelmillä vastaamaan asiakkaiden erityistarpeita ja paikan päällä olevia kaapelointivaatimuksia.

2. Kaikkien tuotteiden mukana tulee täydelliset laaduntarkastusraportit ja vaatimustenmukaisuustodistukset, jotka tukevat paikan päällä tapahtuvaa hyväksyntää.

3. Tarjoamme ammattimaisia ​​asennusopastuspalveluita, jotka auttavat asiakkaita suorittamaan asennuksen ja käyttöönoton ja varmistamaan tuotteen normaalin toiminnan.

4. Meillä on kattava myynnin jälkeinen palvelujärjestelmä. Mahdollisiin laatuongelmiin tuotteen takuuaikana vastaamme nopeasti ja tarjoamme korjaus- tai vaihtopalvelut.

5. Toivotamme asiakkaitamme tervetulleeksi ottamaan meihin yhteyttä tiedusteluissa, käynneissä paikan päällä ja keskustelemaan ostoasioista. Olemme sitoutuneet tarjoamaan sinulle korkealaatuisia tuotteita ja palveluita!

FAQ

1. Mitä materiaaleja käytetään johtimiin 2000A väylässä?

Johtimet on tyypillisesti valmistettu korkean johtavuuden omaavista kupari- tai alumiinikiskoista. Kuparikiskot tarjoavat paremman johtavuuden ja kestävyyden, kun taas alumiinikiskot tarjoavat kustannustehokkaamman ratkaisun suuriin sähkönjakelujärjestelmiin.

2. Mitkä ovat ilmaeristeisten väyläjärjestelmien edut?

Ilmaeristetyillä väyläjärjestelmillä on useita etuja:

•Suuri virrankantokyky

•Erinomainen lämmönpoisto

•Modulaarinen ja joustava asennus

•Helppo huolto ja laajennus

•Pienempi asennustila verrattuna kaapelijärjestelmiin

3. Missä 2000A ilmaeristettyä väylää käytetään yleisesti?

2000A ilmaeristettyä väylää käytetään laajalti:

•Teolliset tuotantolaitokset

• Palvelinkeskukset

• Liikerakennukset

• Ostoskeskukset

• Sairaalat

• Lentokentät ja liikenteen solmukohdat

Se on ihanteellinen tiloihin, jotka vaativat vakaata ja suurta tehonjakoa.

4. Miten ilmaeristetty väylä eroaa kaapelijärjestelmästä?

Perinteisiin virtakaapeleihin verrattuna ilmaeristetyt väylät tarjoavat:

•Suurimpi virtakapasiteetti

•Parempi lämpöteho

• Helpompi järjestelmän laajentaminen

• Luotettavammat liitännät

•Nopeampi asennus suurille sähkökuormille

5. Mikä on tyypillinen jännitealue 2000A ilmaeristetylle väylälle?

Useimmat 2000 A ilmaeristetyt väyläjärjestelmät on suunniteltu pienjännitteiseen jakeluun, tyypillisesti 380 V - 690 V, riippuen projektin vaatimuksista ja sähköstandardeista.

6. Onko 2000A ilmaeristetty väylä turvallinen pitkäaikaiseen käyttöön?

Kyllä. Oikein suunniteltu ja asennettu 2000A ilmaeristetty väylä sisältää suojaavat metallikotelot, eristyskannattimet ja maadoitusjärjestelmät, jotka takaavat turvallisen ja luotettavan toiminnan pitkiä käyttöaikoja.

7. Voidaanko 2000A väyläjärjestelmää laajentaa tulevaisuudessa?

Kyllä. Yksi väyläjärjestelmän tärkeimmistä eduista on sen modulaarinen rakenne. Myöhemmin voidaan lisätä väyläosuuksia tai väliottoyksiköitä sähkönjakeluverkon laajentamiseksi ilman suurempia remontteja.
